Εισαγωγή στις Μελέτες Βυθομετρίας
Οι μελέτες βυθομετρίας αποτελούν εξειδικευμένο τοπογραφικό αντικείμενο που αφορά την αποτύπωση του πυθμένα σε θαλάσσιες, ποτάμιες ή λιμναίες περιοχές. Είναι ένα κρίσιμο εργαλείο για λιμενικά έργα, μαρίνες, υδραυλικές μελέτες, έργα υποδομών, περιβαλλοντικές μελέτες, αλλά και για εφαρμογές στη ναυσιπλοΐα. Η DK Surveying αναλαμβάνει πλήρεις βυθομετρικές αποτυπώσεις με σύγχρονο εξοπλισμό, υψηλή ακρίβεια και τεχνική τεκμηρίωση που ανταποκρίνεται στις απαιτήσεις δημόσιων υπηρεσιών και ιδιωτικών έργων.
Η σωστή βυθομετρία εξασφαλίζει ότι ο σχεδιασμός ενός έργου στη θάλασσα ή κοντά σε υδάτινο σώμα βασίζεται σε πραγματικά δεδομένα και ότι μπορούν να προβλεφθούν τεχνικές, λειτουργικές ή περιβαλλοντικές προκλήσεις πριν την κατασκευή.
Γιατί είναι απαραίτητες οι Μελέτες Βυθομετρίας
Η μορφολογία του πυθμένα επηρεάζει άμεσα:
- τη λειτουργία λιμενικών εγκαταστάσεων
- την ασφάλεια της ναυσιπλοΐας
- τη θέση και τη στατικότητα υποθαλάσσιων αγωγών
- τη διάβρωση της ακτογραμμής
- την τοποθέτηση πλωτών εγκαταστάσεων
- τον σχεδιασμό έργων αντιστήριξης και προστασίας ακτών
Χωρίς ακριβή βυθομετρική μελέτη, ένα έργο μπορεί να στηριχθεί σε λανθασμένα δεδομένα, οδηγώντας σε αυξημένο κόστος, καθυστερήσεις ή τεχνικές αστοχίες.
Εξοπλισμός και Τεχνολογία Βυθομετρήσεων
Η DK Surveying χρησιμοποιεί σύγχρονο, αξιόπιστο και πιστοποιημένο εξοπλισμό υψηλής ακρίβειας:
- Echo sounders μονής και διπλής δέσμης (single & dual beam)
- GNSS RTK συστήματα γεωαναφοράς
- Πλωτά μέσα μέτρησης (σκάφη, ειδικές πλατφόρμες)
- Drones για αποτύπωση ακτογραμμής
- Υποβρύχια αισθητήρες βάθους
- Τρισδιάστατη επεξεργασία bathymetry data
Ο συνδυασμός αυτών των τεχνολογιών εξασφαλίζει βυθομετρήσεις με ακρίβεια εκατοστών, ακόμη και σε δύσκολες συνθήκες.
Στάδια Σύνταξης Βυθομετρικής Μελέτης
1) Προκαταρκτική Έρευνα & Συλλογή Δεδομένων
Πριν από την επιτόπια εργασία πραγματοποιείται ανασκόπηση:
- υφιστάμενων χαρτών
- παλαιότερων μετρήσεων
- περιβαλλοντικών δεδομένων
- σημείων ιδιαίτερου ενδιαφέροντος (π.χ. αγωγοί, όρια λιμένα)
Αυτή η φάση επιτρέπει να διαμορφωθεί το ακριβές πλάνο μετρήσεων.
2) Επιτόπια Βυθομέτρηση
Η εργασία στο πεδίο περιλαμβάνει:
- λήψη συνεχόμενων μετρήσεων βάθους
- διασταύρωση σημείων για την εξασφάλιση ακρίβειας
- καταγραφή ακτογραμμής και μεταβολών
- παρακολούθηση παλιρροϊκών συνθηκών
- συνεχής γεωαναφορά με GNSS
Η καταγραφή γίνεται σε μορφή κατάλληλη για τρισδιάστατη επεξεργασία.
3) Ψηφιακή Επεξεργασία & Δημιουργία Μοντέλου Πυθμένα
Τα δεδομένα που συλλέγονται επεξεργάζονται σε εξειδικευμένα λογισμικά GIS και CAD για τη δημιουργία:
- τρισδιάστατου μοντέλου βυθού (DTM)
- ισοβαθών καμπύλων
- χαρτών βάθους σε υψηλή ανάλυση
- ορθοφωτοχάρτη ακτογραμμής
Οι πληροφορίες αυτές αποτελούν τη βάση για τεχνικές μελέτες και κατασκευές.
Εφαρμογές Βυθομετρικών Μελετών
Λιμενικά έργα
- καθορισμός θέσεων πλοίων
- σχεδιασμός εκβαθύνσεων
- έλεγχος ασφάλειας θαλάσσιου διαύλου
Μαρίνες και τουριστικές εγκαταστάσεις
- μελέτες πρόσβασης σκαφών
- σχεδιασμός πλωτών κατασκευών
- διαχείριση προσχώσεων
Υποθαλάσσιοι αγωγοί & καλώδια
- επιλογή ασφαλέστερης διαδρομής
- αξιολόγηση μορφολογικών κινδύνων
Περιβαλλοντικές μελέτες
- ανάλυση κατολίσθησης πυθμένα
- παρακολούθηση ιζημάτων
- έλεγχος ποιότητας υδάτινων σωμάτων
Μελέτες ακτογραμμής
- παρακολούθηση διάβρωσης
- ανάγκες ακτομηχανικών μελετών
Τελικό Παραδοτέο Βυθομετρικής Μελέτης
Η DK Surveying παραδίδει:
- χάρτες ισοβαθών
- τρισδιάστατα μοντέλα πυθμένα
- τεχνική έκθεση
- αρχεία DWG / GIS
- ορθοφωτοχάρτες ακτογραμμής
- ειδικές θεματικές απεικονίσεις για κάθε έργο
Τα αρχεία παραδίδονται πλήρως τεκμηριωμένα και έτοιμα για χρήση από υδραυλικούς, πολιτικούς μηχανικούς, λιμενολόγους και φορείς.
Η βυθομέτρηση είναι η αποτύπωση του ανάγλυφου του βυθού σε θάλασσες, λίμνες, ποτάμια ή λιμάνια.
Χρησιμοποιείται για μελέτες λιμενικών έργων, έλεγχο βάθους, πλοήγηση, περιβαλλοντικές μελέτες και εκτιμήσεις καθιζήσεων ή αποθέσεων.
Είναι απαραίτητη όταν απαιτείται ακριβής εικόνα του υποθαλάσσιου χώρου για τεχνικές ή νομικές διαδικασίες.
Η διαδικασία πραγματοποιείται με ηχοβολιστικά συστήματα (echosounders) μονού ή πολλαπλού δέσμης.
Συνδυάζεται με δέκτες GNSS υψηλής ακρίβειας για ακριβή προσδιορισμό θέσης.
Χρησιμοποιείται ειδικό λογισμικό για τη χαρτογράφηση του αναγλύφου και την επεξεργασία των υδρογραφικών δεδομένων.
Τα δεδομένα ελέγχονται και διορθώνονται για παλιρροϊκές μεταβολές και θαλάσσιες συνθήκες.
Αναλυτικός βυθομετρικός χάρτης με ισοβαθείς καμπύλες.

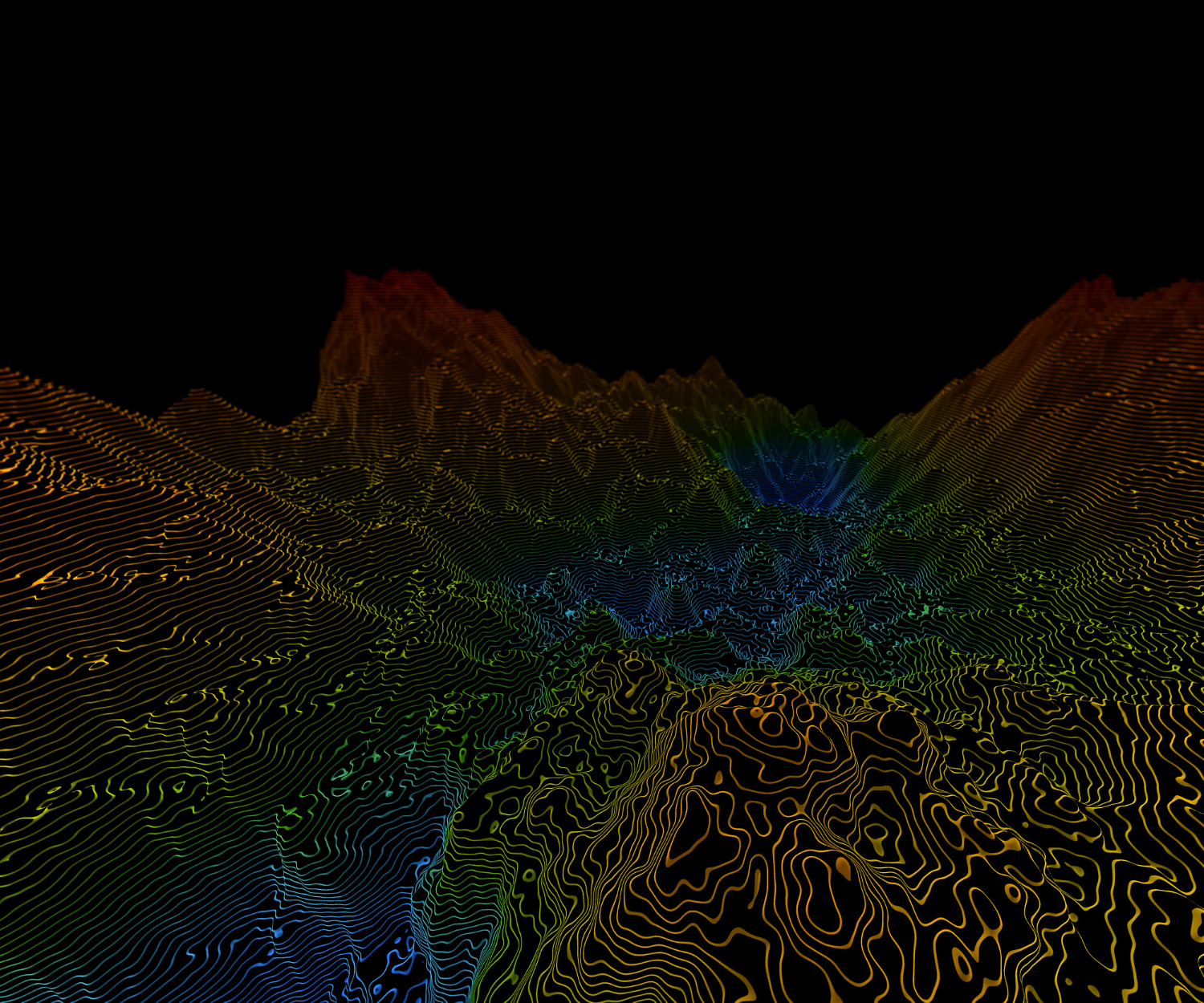

Τρισδιάστατη απεικόνιση του αναγλύφου του βυθού.
Διαγράμματα βάθους κατά μήκος επιλεγμένων τομών (profiles).
Πλήρης τεχνική έκθεση με μεθοδολογία, εξοπλισμό, ακρίβειες και αποτελέσματα.
Αρχεία δεδομένων για χρήση σε τεχνικές μελέτες ή υδραυλικές/λιμενικές εφαρμογές.
Η ακρίβεια εξαρτάται από τον τύπο του εξοπλισμού και τις θαλάσσιες συνθήκες, ωστόσο τα σύγχρονα ηχοβολιστικά συστήματα προσφέρουν υψηλή αξιοπιστία σε βάθος και θέση.
Πραγματοποιείται βαθμονόμηση του εξοπλισμού πριν και κατά τη διάρκεια των μετρήσεων.
Τα δεδομένα διορθώνονται για παλίρροια, κυματισμό και ταχύτητα ήχου στο νερό για μέγιστη ακρίβεια.
Το τελικό προϊόν πληροί τα πρότυπα υδρογραφικών μελετών.
